VibLow master 프로그램 기초 사용법

• 만약 오류가 나면서 실행이 안되면 관리자 권한으로 실행해보기

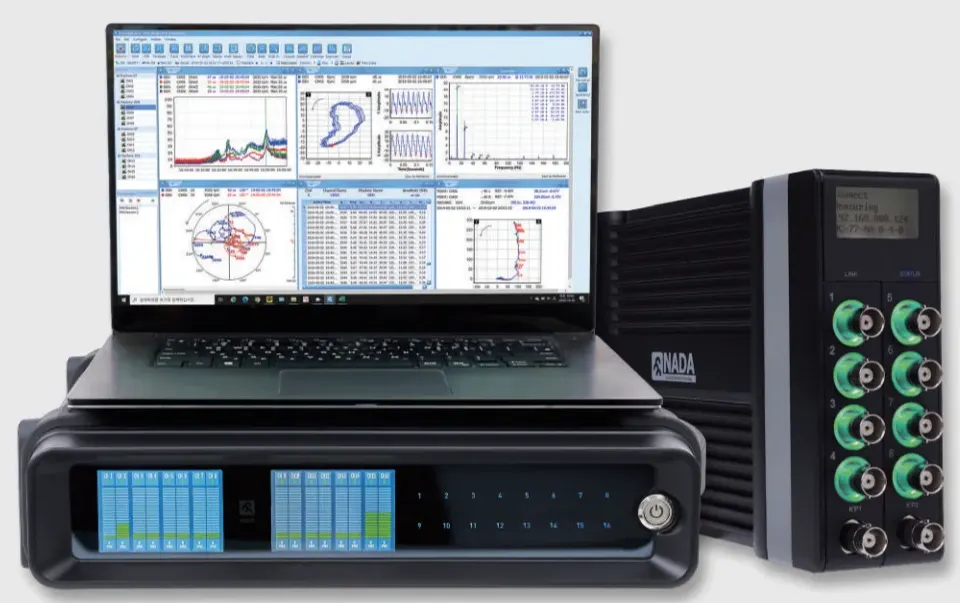

• 하드웨어 정보: https://nada.co.kr/viblow-cxii-plus-2
• 카탈로그: https://nada.co.kr/wp-content/uploads/2025/03/NADA-VibLow7000-Catalog_KR_2025.pdf

• 8개의 포트 자유 사용 가능
• 포터블 센서로 쓸 때는 센서 밑에 자석이 들어간 밑바닥을 끼워서 금속성 설비에 붙였다 뗐다 한다.
• 케이블은 돌려서 연결
• 이번 강의에 동원된 장비는 USB로 전원을 공급함. 노트북에서 장비로 그냥 USB 꽂으면 됨.
• 근데 데이터는 랜선으로 받음.
• 센서, 케이블, USB, 랜선 꽂으면 기본 세팅은 된거임

---

• 이제 프로그램 실행하기 (안되면 관리자 권한으로 실행)

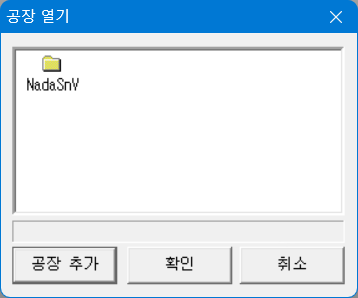

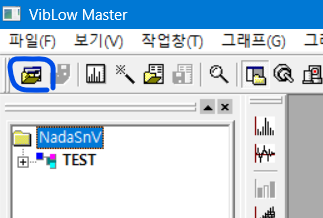

• open factory

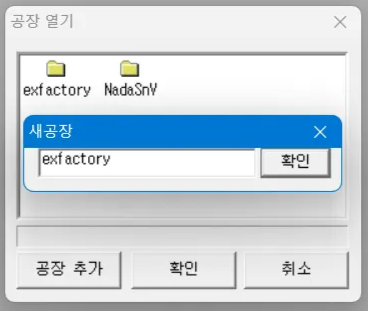

• 공장 아무거나 추가

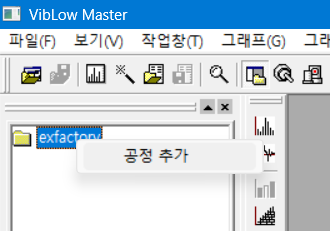

• 공장에 공정 추가

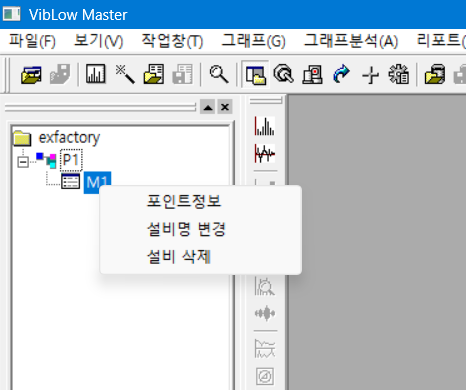

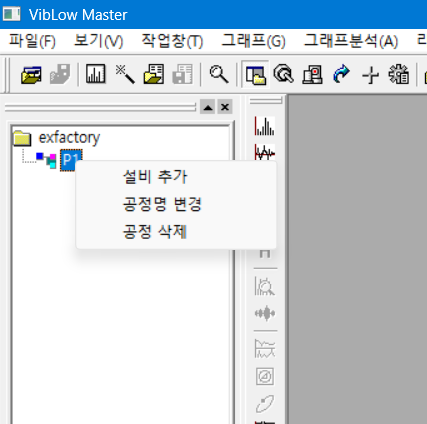

• 설비 추가

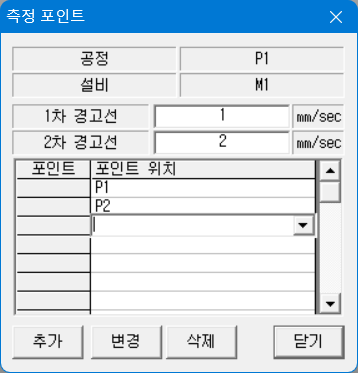

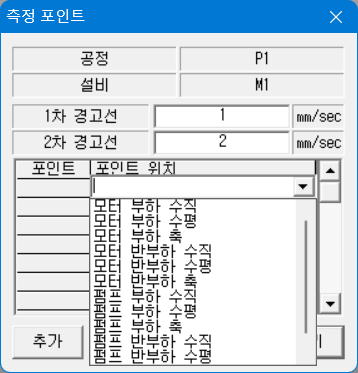

• 측정 포인트 추가



  이름 쓰고 추가 누르기

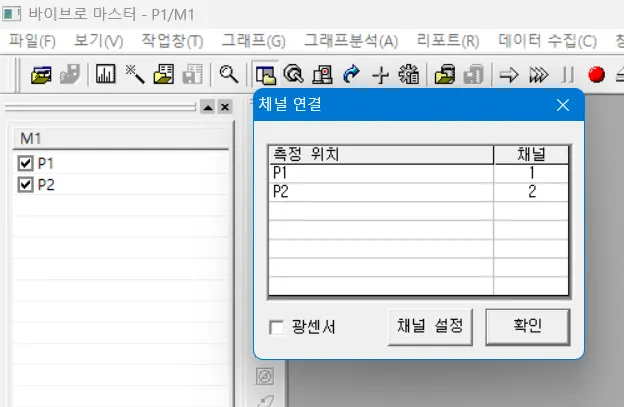

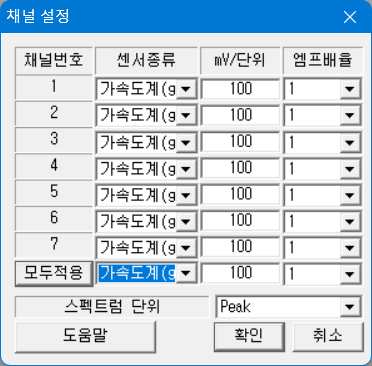

• 채널 설정

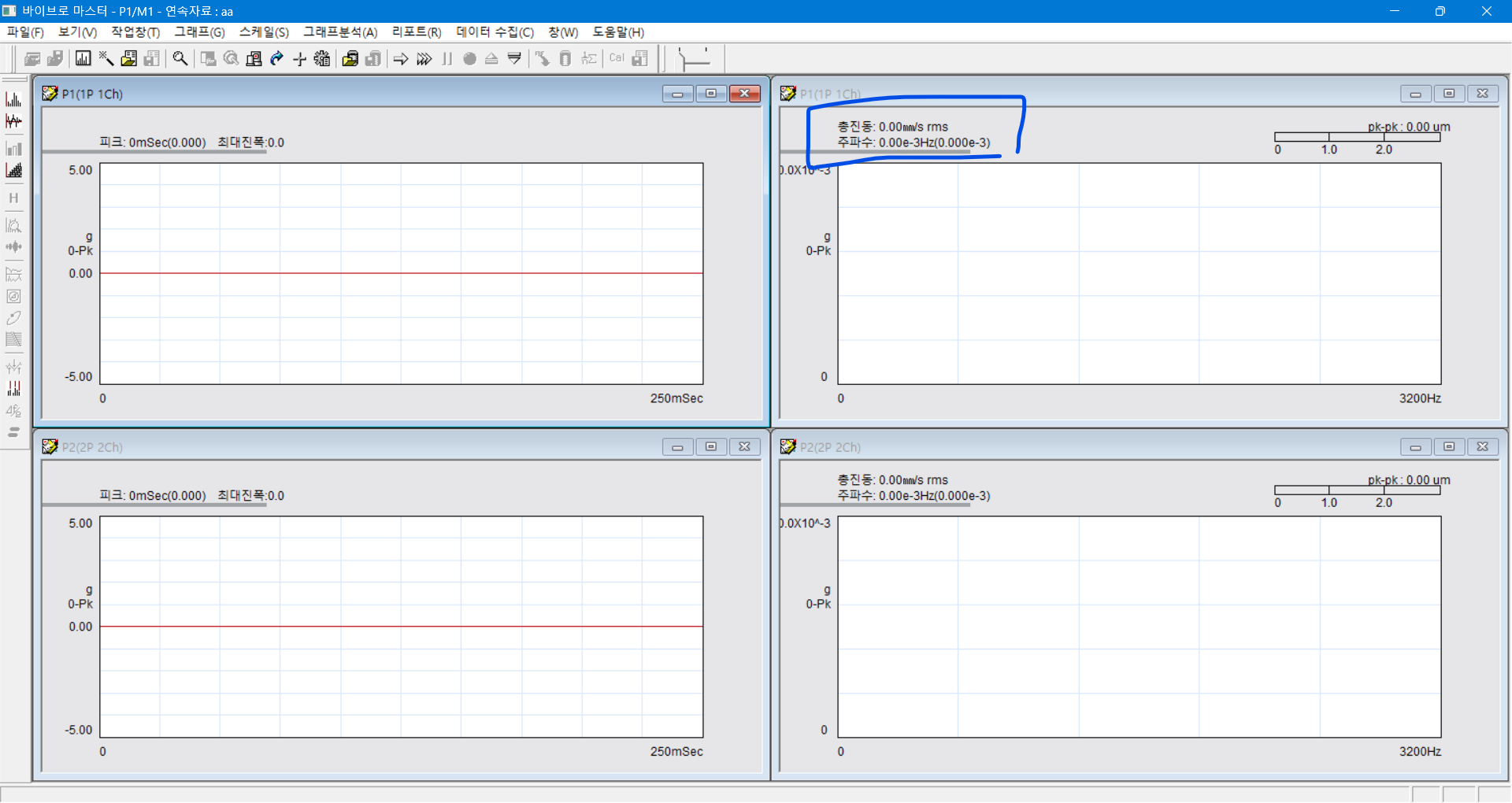

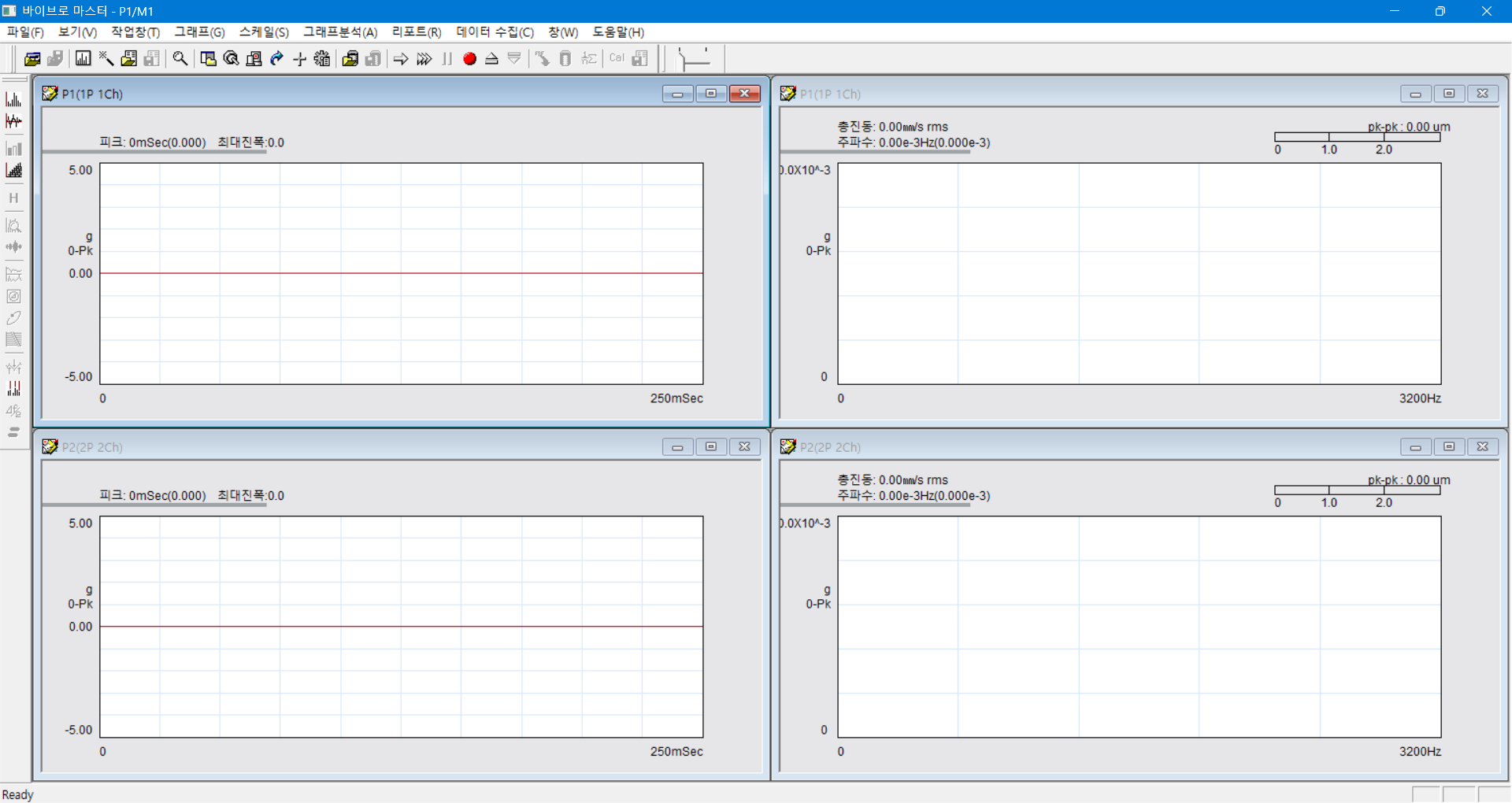

• 채널 연결 확인 후 그래프 버튼 누르면 저렇게 나옴

• f1: 측정 시작
• f3: 측정 종료
• 원하는 그래프에 우클릭하면 스케일 조정 가능
• save 누른 후 측정하기. 하다 말고 esc 누르면 거기까지만 측정함

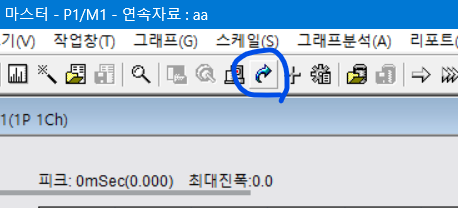

• 센서 변환해서 보는 버튼

  이거 가속도 받아서 속도로 변환해서 나온거임

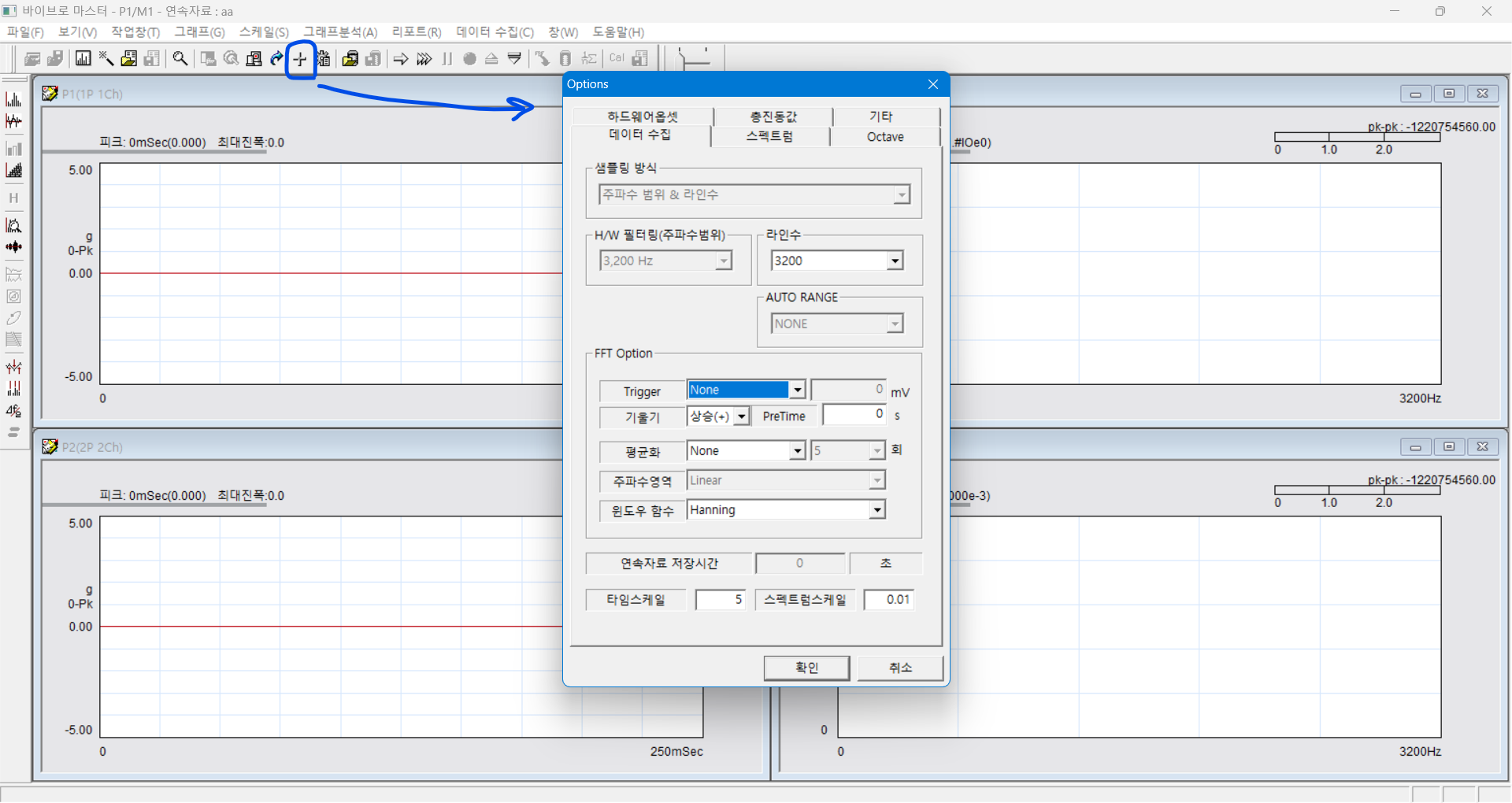

• 라인 수는 데이터의 해상도, 용량, 처리 속도와 관련이 있음

  • 내가 보려는 주파수 구간이 0~3200인데 라인 수를 3200으로 설정하면 1Hz 단위로만 볼 수 있는 거임. 6400라인으로 설정하면 0.5Hz 단위로 볼 수 있게 됨. 데이터를 얼마나 자세히 볼 지 정할 수 있지만 자세히 보면 당연히 용량이 늘어나고 처리가 오래 걸리겠죠?
  • auto range는 다이나믹 range라고 해서, 제일 작은 신호와 제일 큰 신호를 모두 볼 수 있는 범위를 말함. 이걸 항상 켜두는 건 비효율적임. 원하는 관심 범위가 있는데 그걸 넘어서서 과하게 큰 범위를 표시하는 건 연산 자원도 비효율적이고 보기도 불편함.
  • 트리거 설정을 할 수가 있어요. 1번 채널을 트리거로 해두고 나머지 채널로 데이터 수집을 시켜요. 이렇게 하게 되면 외부의 동작과 연계해서 데이터를 받을 수 있어요. 트리거 발생 즉시 수집하는 방법(프리 트리거)이 있고, 지연시간을 주는 방법(포스트 트리거)이 있다. 이게 무슨 의미가 있느냐? 어떤 설비가 기동하기 시작할 때 발생하는 화이트노이즈성 충격을 스킵하고 안정된 설비 데이터만 받을 수 있다.
    • 프리 트리거는 이벤트 단위로 설정돼서 특정 상황의 이전 시점부터 미리 정보를 수집하는 데에 쓰이기도 한다
  • 주파수 범위와 라인 수의 상관관계
    • 3200Hz와 3200라인 → 1초에 한번 계산됨
    • 3200Hz와 12800라인 → 4초에 한번 계산됨

    • 뭔말알?

      \[\text{데이터 수집 시간(Time)} = \frac{\text{라인 수(Lines)}}{\text{주파수 범위}(F_{max})}\]
• 하드웨어 오프셋은 지금은 자동으로 되니까 굳이 설정할 필요 없다
• 워터폴은 트렌드 분석 목적

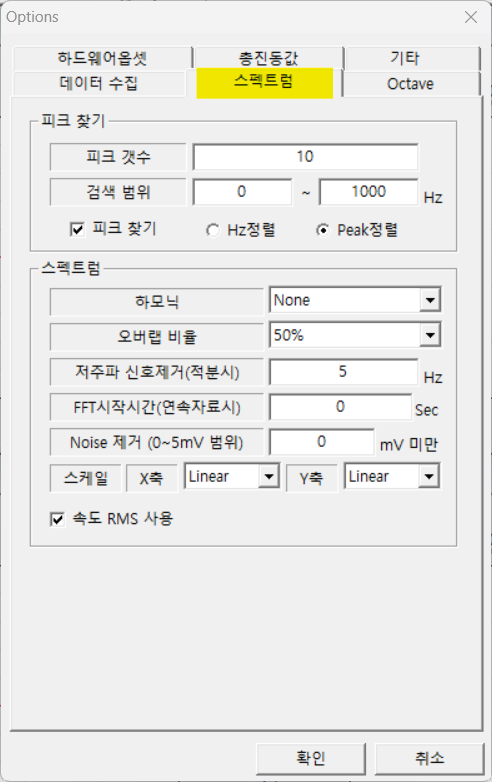

• 하모닉

  • 하모닉은 n배수와 분수 조화 성분 표시하기 설정임. 여기서는 분수조화성분은 1/2만 되는데 강사님이 해보시니까 분수조화성분은 표시도 안된다고 하심.
  • 오버랩은 FFT 계산 시간을 줄이고 데이터의 연속성을 좀 더 살리기 위해 사용하는 것. 방금 계산한 데이터의 일부분을 재활용해서 다음 계산에 같이 쓴다. 어차피 윈도우 함수가 끄트머리를 눌러주기 때문에 데이터 상에 큰 문제를 일으키지 못한다.
    이게 원래는 예전에 처리 속도에 한계가 있어서 오버랩 없이 처리하면 계산하는 시간 동안 신호가 비는 구간이 생겨서 그랬는데, 지금은 연산 능력이 충분히 좋아서 굳이 오버랩 안 써도 된다.

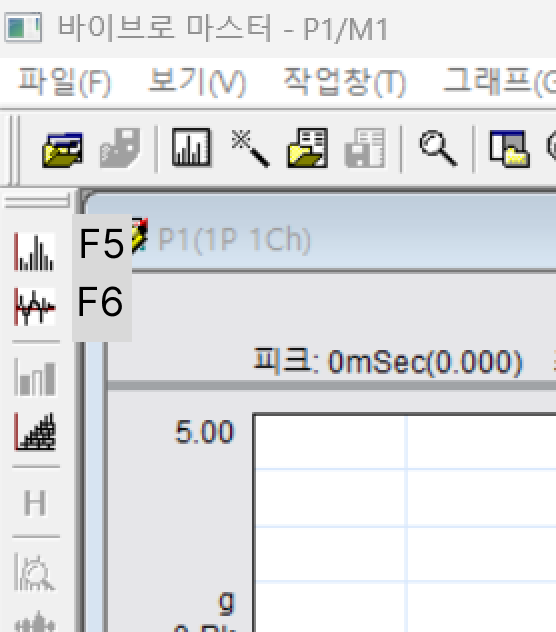

• 그래프 단축키

• zooming: 데이터를 좀 더 자세하게 보는건데 최소한의 시간이 필요해서 일정 시간 이상 데이터를 받지 않으면 활성화되지 않음
• envelop
  “주기적인 고주파 성분”에 모자를 씌워서 그것만 필터링함 → 기어 치손상이나 베어링 손상 보는 데 적합
  그냥 주파수 그래프를 확인하는 것보다 훨씬 깔끔하게 나온다

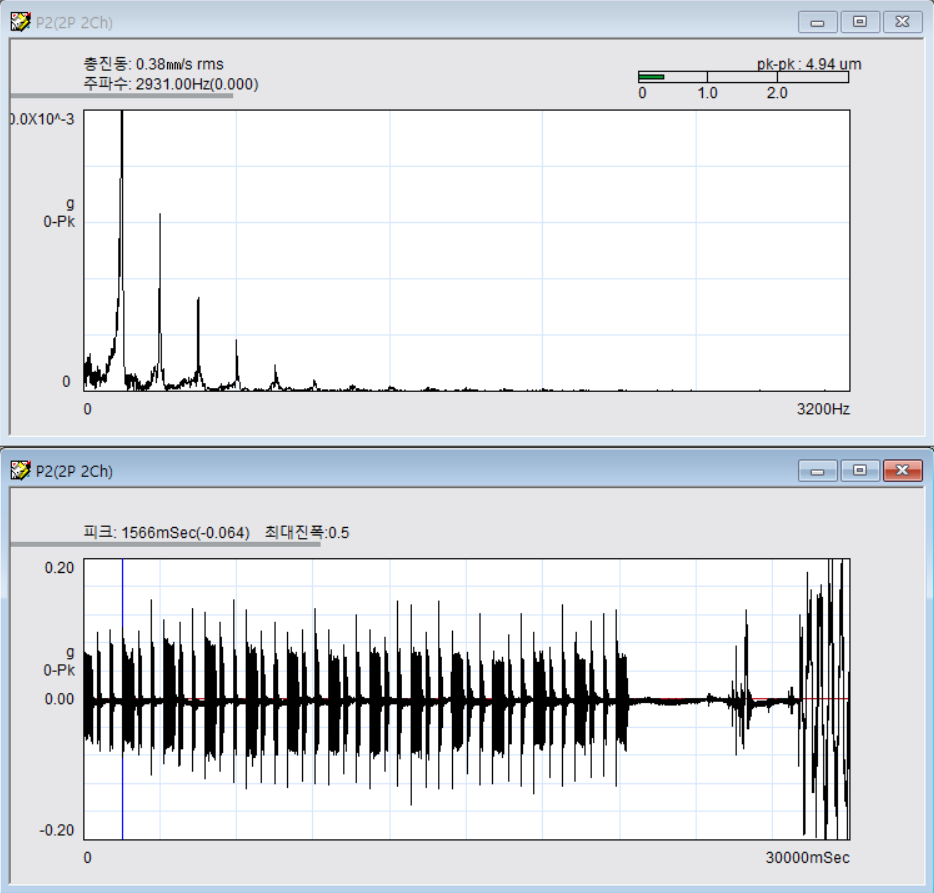

• 핸드폰 알람으로 진동 발생시키고 그 위에 센서를 얹어서 수집한 데이터.
  1. 센서가 아예 고정되지 않아 생기는 폰과 센서의 부딪힘에 의한 진동이 같이 측정되었을 거라 짐작됨
  2. 당연 핸드폰 자체의 진동수가 측정되었을 것
  3. 아래쪽 타임 도메인 그래프에서는 핸드폰의 진동 패턴을 볼 수 있다: 길게 - 짧게 - 짧게
  4. 위쪽 주파수 도메인 그래프에서는 160Hz 단위로 피크가 나온다. 160, 320, 480 등등…
  5. 타임도메인 마지막 부분에 보이는 불규칙하고 큰 진동은 센서가 폰에서 미끄러지길래 이참에 폰에다가 센서를 비벼본 것. 아마도 드륵드륵 하는 진동이 녹화되었을 거라 짐작됨.
